Круглые разъемы
Выберите круглое соединение по задаче оборудования: приборный интерфейс, защищенная пара или промышленный разъем. Сравните семейства по фиксации, монтажу и контактной схеме, затем уточните исполнение.
Круглая форма — начало выбора, а не готовая спецификация
Виды круглых разъемов различают по механизму фиксации, монтажной форме и контактной схеме. Для сигнального, силового или коаксиального соединения сначала определите назначение цепей. Совпадение внешней формы не подтверждает сопряжение, одинаковые характеристики или взаимозаменяемость.
Подтвержденные круглые семейства и интерфейсы
Кабельные и приборные исполнения различаются по монтажу, фиксации и рабочей среде. Ниже показаны подтвержденные круглые направления; наличие семейства не означает доступность любой конфигурации.
B Series
Металлические приборные и кабельные Push-Pull исполнения для согласованных условий помещения.
Подробнее о серии →
K Series
Герметичные Push-Pull конфигурации; подбор пары, кабеля и монтажа.
Подробнее о серии →

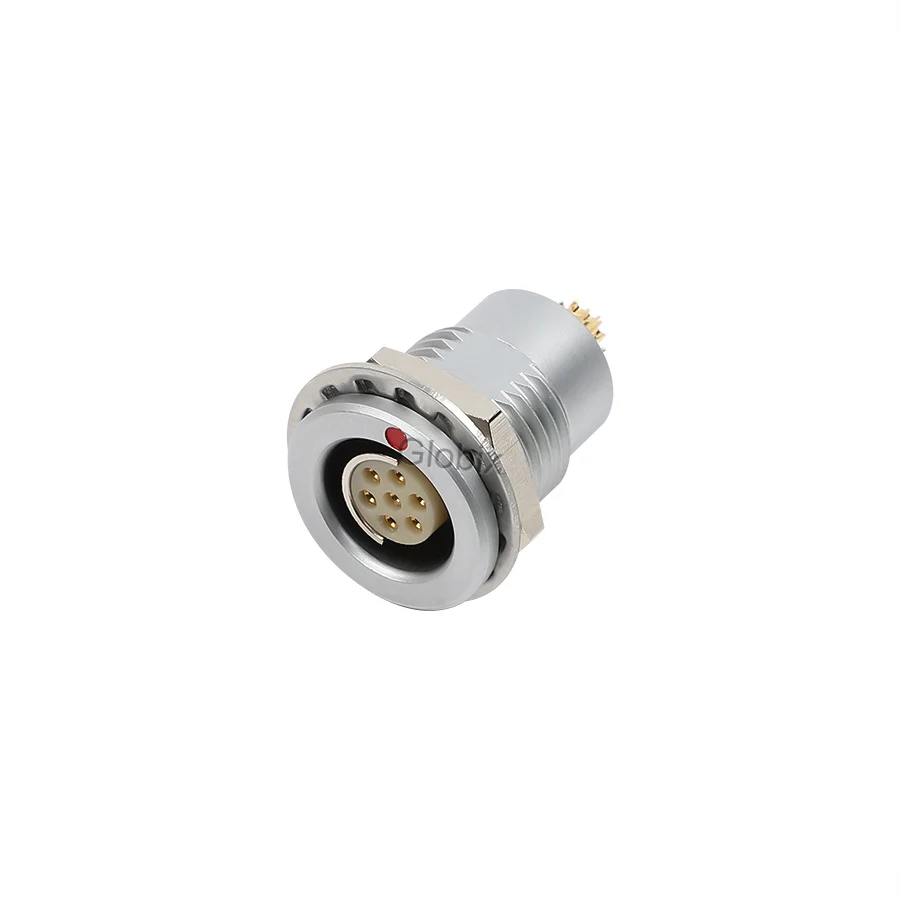

F Series
Металлические круглые Push-Pull интерфейсы для приборов и измерительных задач.
Найти в каталоге →

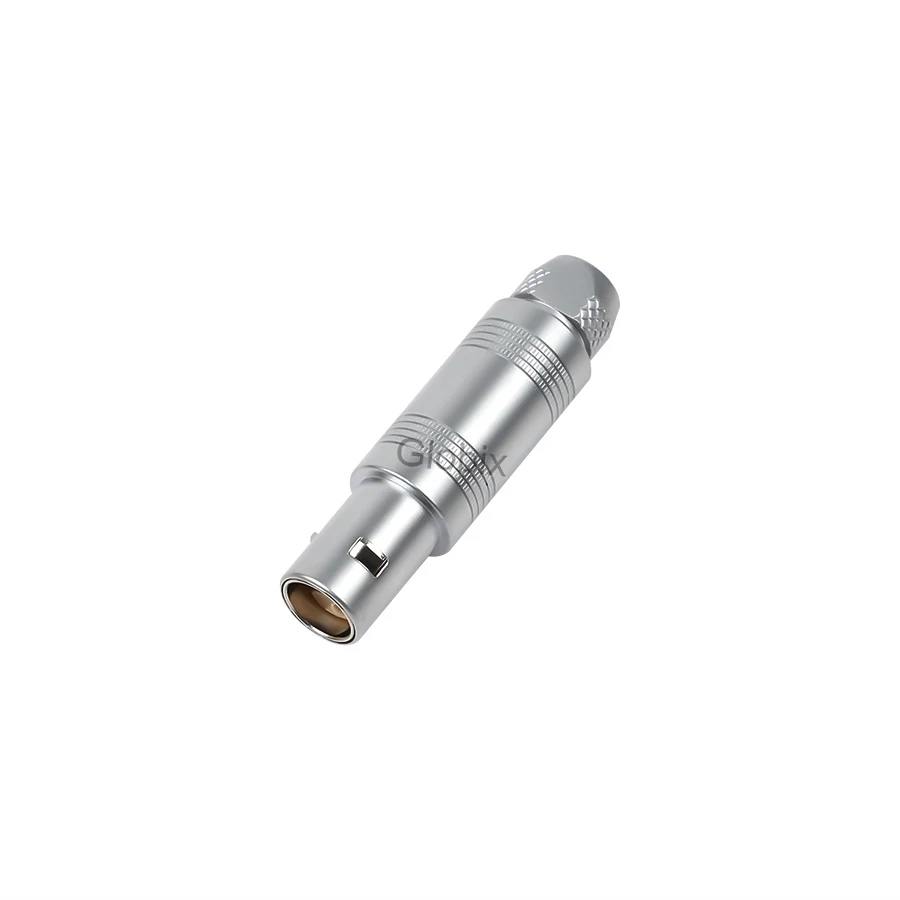

S Series
Компактные сигнальные и выбранные коаксиальные исполнения.
Найти в каталоге →

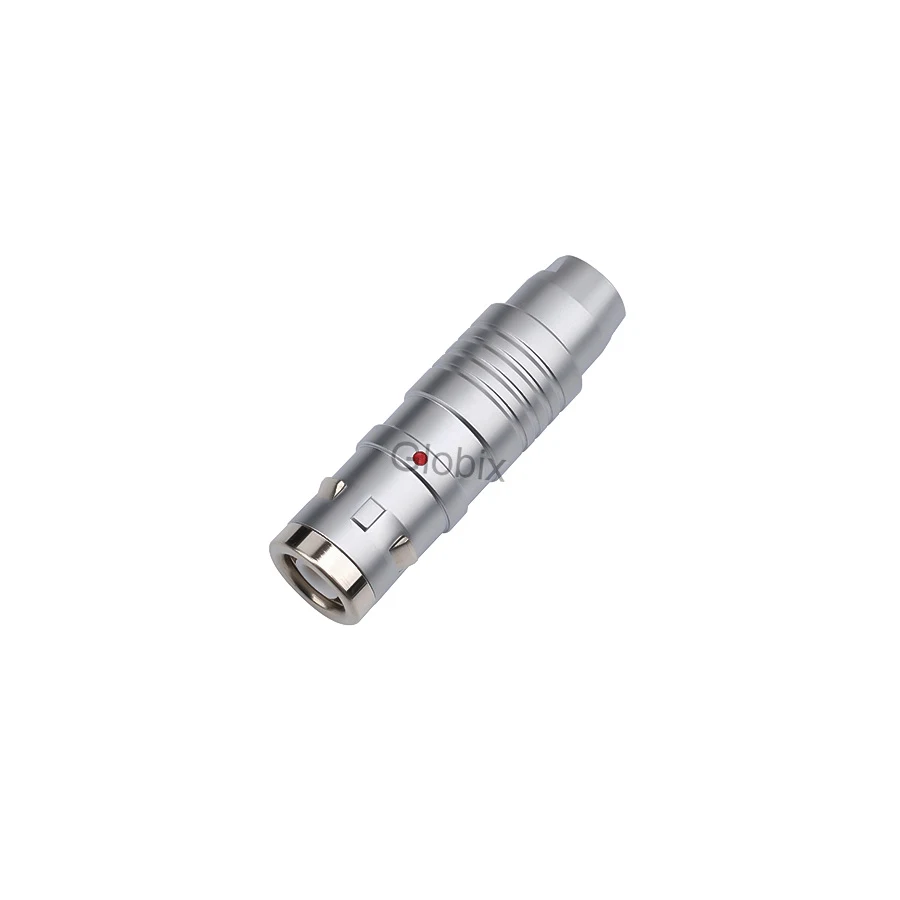

E Series
Компактные металлические круглые интерфейсы для приборных сигналов.
Найти в каталоге →

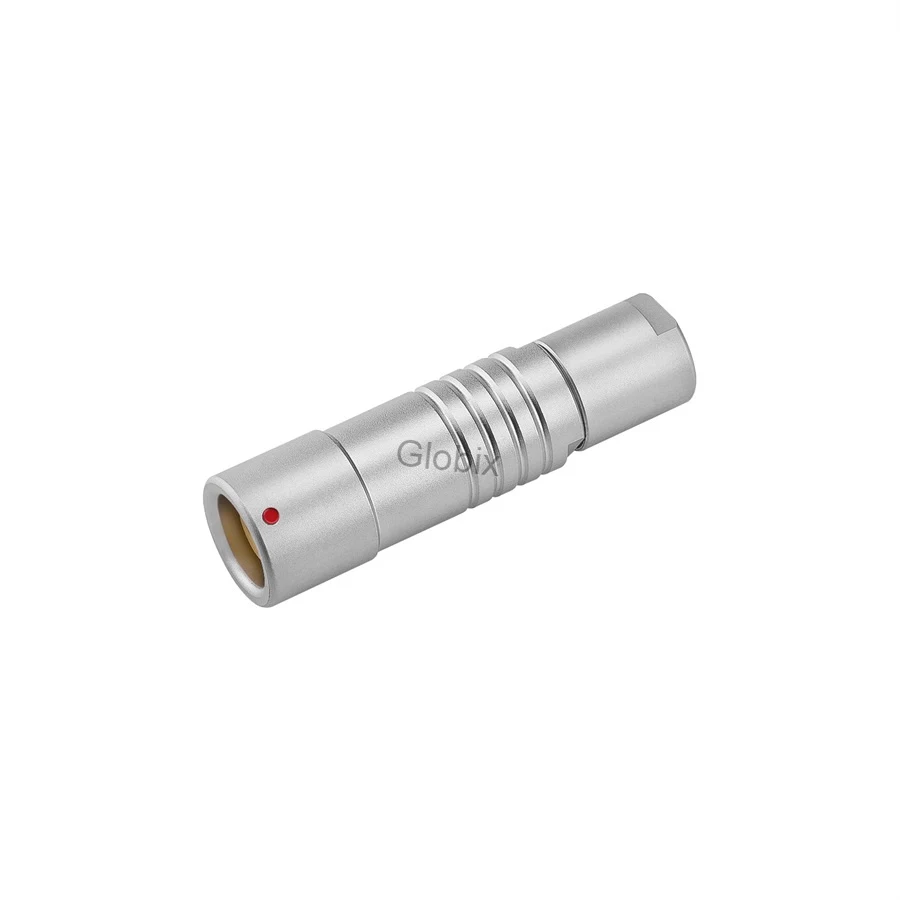

C Series
Металлические круглые соединения для плотного размещения сигнальных цепей.
Найти в каталоге →

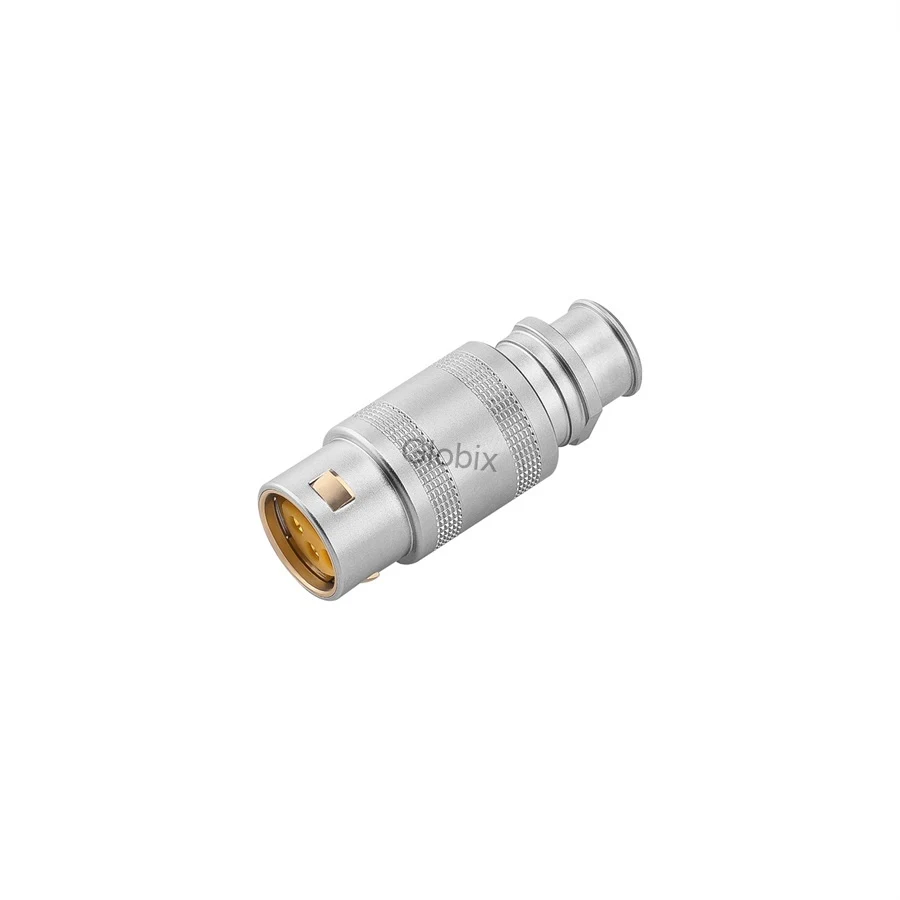

2C Series
Компактные многосигнальные интерфейсы для ограниченного пространства.
Найти в каталоге →
HR10
Миниатюрное круглое семейство; механизм и ответную часть уточняют по модели.
Найти в каталоге →
SP13 / SP17 / SP21
Резьбовые круглые соединители для согласованных условий герметизации.
Найти семейство в каталоге →
M12
Промышленный резьбовой интерфейс M12 для датчиков и оборудования по конфигурации.
Найти в каталоге →Многоконтактные круглые разъемы: выбор по цепям
Многоконтактные разъемы нужны, когда один интерфейс объединяет несколько электрических цепей. Число контактов связано с назначением цепей, доступным корпусом, кабелем и конфигурацией пары; его нельзя выбирать отдельно от остальных требований.
Размер корпуса и ответная часть
Контактная вставка должна соответствовать корпусу и сопрягаемому интерфейсу. Число контактов не является универсальной таблицей размеров.
Кабель и монтаж
Проверьте проводники, наружный диаметр, экран, оконцевание, штекер и розетку, панель или плату.
Среда и доступная конфигурация
Уточните условия эксплуатации и защиту выбранной пары. Не переносите диапазон одного исполнения на всю серию.
Контактные схемы, размеры, ток, напряжение и степень защиты зависят от серии и конфигурации. Полную совместимость подтверждают по документации выбранной пары.
Сравнение круглых семейств по задаче соединения
Сравниваются подтвержденные направления B, K, HR10, SP и M12. «—» не означает отсутствие свойства: его значение пока не подтверждено. Условия защиты относятся к выбранной конфигурации.
| Семейство | Корпус | Фиксация | Защита от среды | Применение | Направление конфигурации |
|---|---|---|---|---|---|
| B Series | Металл: латунь по исполнению. | Push-Pull. | IP50 в соединенном состоянии; GB-TEG — IP54. | Приборные и измерительные интерфейсы. | Кабельные, приборные и выбранные PCB-исполнения. |
| K Series | Металлический корпус. | Push-Pull. | IP66 при правильной сборке; IP67 в выбранных конфигурациях. | Наружное и промышленное оборудование. | Пара, уплотнение кабеля и монтаж. |
| HR10 | — | — | — | Приборы, датчики и оборудование по конфигурации. | Кабельные и приборные исполнения; модельное сопряжение. |
| SP13 / SP17 / SP21 | — | Резьбовая фиксация. | Варианты IP68 при правильном сопряжении и сборке; условия модели требуют подтверждения. | Наружные датчики, освещение и полевые устройства. | Кабельные и панельные формы по конфигурации. |
| M12 | Материал и экранирование — по конфигурации. | Резьба M12. | Выбранные IP67 при правильной сборке и полностью соединенной паре. | Датчики, исполнительные устройства и автоматизация. | Кодировка, контакты, монтаж и оконцевание. |
Форма корпуса, фиксация и защита решают разные задачи
Push-Pull описывает самозащелкивающийся механизм, а резьба — другой способ соединения. Герметичность определяется исполнением пары, кабельным вводом и монтажом. Для промышленного интерфейса дополнительно проверяют кодировку, контактную схему и ответную часть.
От требований оборудования к запросу
- 01
Применение и среда
Укажите назначение оборудования, влагу, очистку и температурные требования.
- 02
Интерфейс и место монтажа
Передайте ответную часть, доступное пространство и приборный либо кабельный монтаж.
- 03
Цепи и контакты
Определите число цепей, сигнал, питание или смешанную схему и требования к контактам.
- 04
Фиксация и конфигурация пары
Согласуйте механизм подключения, штекер/розетку, положение и ключи; похожий размер не подтверждает совместимость.
- 05
Кабель и электрические требования
Укажите наружный диаметр, проводники, экран, длину, оконцевание, ток и напряжение каждой цепи.
- 06
Количество и документация
Передайте количество, имеющийся код, фото или чертеж. Зафиксируйте согласованное исполнение до заказа.
Направления применения
Промышленное оборудование и автоматизация
Согласуйте интерфейс управления, монтаж и кабельный выход.
Измерительные приборы
Определите цепи, экранирование и подключение к прибору или плате.
Медицинские приборы
Проверьте интерфейс, материал и условия очистки конкретного исполнения.
Датчики и сенсорные системы
Подбирайте ответную часть и контактную схему по сигналу и рабочей среде.
Робототехника
Учтите кабельную трассу и требования к подвижному соединению; ресурс проверяют по проекту.
Вопросы о выборе соединения
Что нужно учитывать кроме круглой формы разъема?
Проверьте семейство, механизм фиксации, ответную часть, контактную схему, монтаж, кабель и среду. Круглая форма не подтверждает одинаковую геометрию интерфейса или совместимость.
Как определить требуемое число контактов для многоконтактного соединения?
Начните с перечня цепей и их назначения. Затем проверьте контактную схему, электрические требования и доступную конфигурацию выбранной серии. Одно число контактов не определяет размер или допустимый ток.
Можно ли использовать любой круглый разъем для сигналов и питания одновременно?
Нет. Сигнальные, силовые и смешанные вставки зависят от семейства и исполнения. Согласуйте требования каждой цепи, распайку и подходящую ответную часть.
Как выбрать приборную розетку для подключения к кабелю или плате?
Укажите способ установки, место в корпусе, направление контактов и ответный кабельный разъем. Подключение к плате и кабельное оконцевание подтверждают для конкретной модели.
Нужно ли отдельно проверять кодировку промышленного круглого интерфейса?
Да. Обозначение размера не заменяет проверку кодировки, контактной схемы и ответной части. Для M12 согласуйте эти параметры вместе с назначением сигнала и кабелем.
Смежные направления выбора
Разъемы Push-Pull
Для сравнения самозащелкивающихся семейств.
Перейти →Герметичные разъемы
Для выбора по воздействию среды и условиям сборки.
Перейти →Кабельные сборки
Если нужен кабель с согласованными интерфейсами и распайкой.
Перейти →Коаксиальные и смешанные интерфейсы
Когда задача требует выделенного коаксиального пути или сочетания с электрическими контактами.
