Самозащелкивание
Push-Pull фиксирует соединение при осевом подключении.
МЕТАЛЛИЧЕСКИЕ ПРИБОРНЫЕ ИНТЕРФЕЙСЫ
Металлические Push-Pull разъемы серии B
Металлические круглые соединители с самозащелкивающимся Push-Pull для приборов и оборудования в помещении. Выбор начинается с ответной части, контактной схемы и места установки.
Что важно знать о B Series
Серия B объединяет кабельные и приборные исполнения. Она подходит для рассмотрения в измерительных, медицинских и промышленных устройствах, когда условия среды соответствуют выбранному исполнению. Форму корпуса и подключение к кабелю или плате согласовывают вместе.
Металлический корпус
Латунный корпус с покрытием выбирают по исполнению.
Экранирование
Предусмотрено круговое экранирование; соединение кабельного экрана нужно согласовать отдельно.

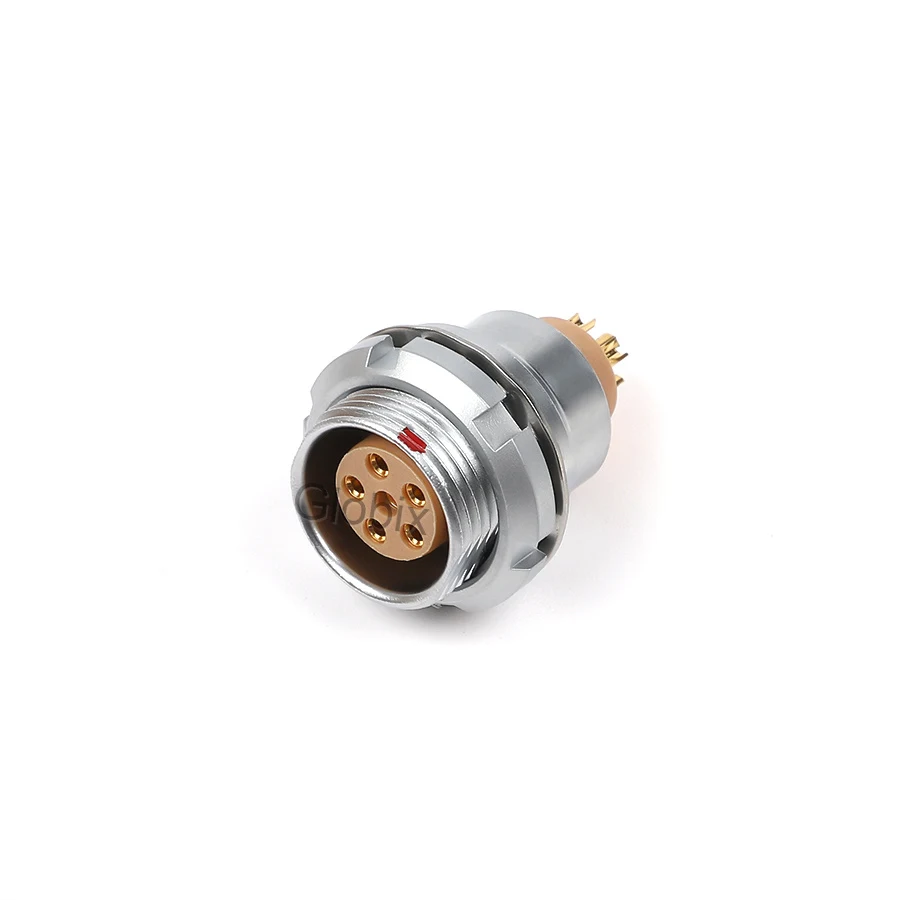

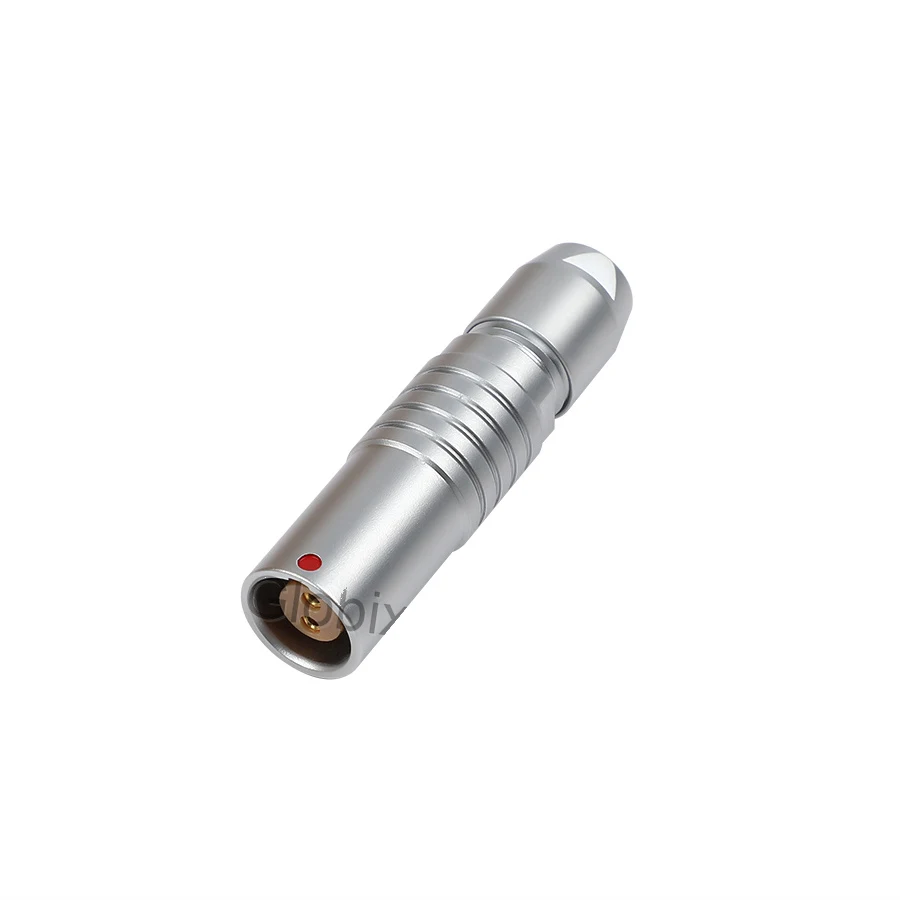

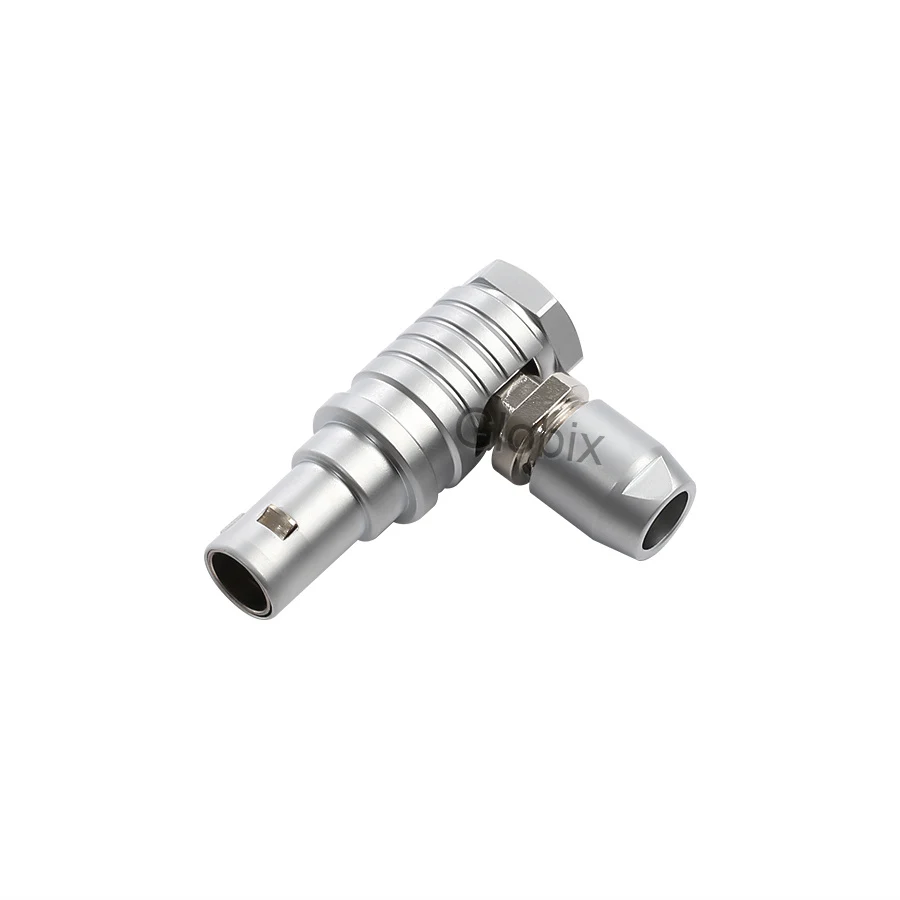

Примеры исполнений B Series
Изображения показывают подтвержденные примеры семейства. Это не полный перечень моделей и не готовые коды заказа.
Технические характеристики
| Фиксация | Самозащелкивающийся механизм Push-Pull. |
|---|---|
| Материал корпуса | Латунь; хромирование, черное хромирование или никелирование по исполнению. |
| Материал контактов | Позолоченная латунь. |
| Изолятор | PPS; варианты PEEK или PTFE зависят от исполнения. |
| Степень защиты | IP50 в соединенном состоянии; для GB-TEG отдельно указано IP54. Не считать всю серию водонепроницаемой. |
| Ресурс соединения | В описании серии указано более 5 000 циклов. Срок службы зависит от условий эксплуатации и обращения с кабелем. |
| Экранирование | Круговое экранирование 360°; эффективность кабельной сборки зависит от подключения экрана и заземления. |
| Ключи позиционирования | G, A, B, C, D, E, F, J, K, L; сочетание с ответной частью требует проверки. |
| Оконцевание | Пайка, прямые или угловые контакты для платы; обжим — по подтвержденной конфигурации. |
| Формы соединителей | Прямые и угловые кабельные исполнения, фиксированные и свободные розетки, варианты подключения к плате. |
Конкретные характеристики зависят от конфигурации и условий применения. Для выпуска конструкции нужны точная модель, ответная часть и согласованная версия чертежа.
Данные GLOBIX на английском сайте ↗Соединитель и прибор нужно рассматривать вместе
Для настольного прибора важны глубина корпуса и доступ к разъему; для кабельного подключения — направление выхода и разгрузка натяжения. Наличие металлического корпуса само по себе не подтверждает характеристики всей сигнальной цепи.
Конфигурация соединения
Подключение к прибору
Определите способ установки розетки, толщину панели и положение платы.
Кабельная сторона
Выберите прямой или угловой выход, затем согласуйте кабель и контакты.
Контактная схема
Передайте число цепей, назначение контактов, ключ и обозначение ответной части.
Применение
Измерительная техника
Разъемы для измерительных приборов подбирают по сигнальным цепям, ответной части, монтажу и экранированию. Серия B может быть вариантом приборного или кабельного соединения при подходящих условиях среды.
Медицинское оборудование
Интерфейсы приборов; очистку и пригодность к устройству оценивают отдельно.
Промышленная электроника
Подключения управления, датчиков и оборудования в согласованных условиях среды.
ДЛЯ ИНЖЕНЕРА И ЗАКУПЩИКА
Перед выбором B Series
- Для сухой приборной среды сравните выбранное исполнение B с требованиями оборудования.
- Если требуется защита от воды, рассмотрите K и подтвердите условия герметизации.
- Перед согласованием чертежа проверьте контактную схему, ключ, место монтажа и кабельный выход.
Вопросы о B Series
Подходит ли серия B для оборудования в помещении?
Такое применение указано в описании серии. Проверьте влажность, очистку и исполнение: для соединенной пары указано IP50, а для GB-TEG — IP54. Это не универсальная защита от воды.
Можно ли выбрать корпус только по числу контактов?
Нет. Нужны схема контактов, ответная часть, доступное пространство и кабель. Доступность сочетания корпуса и вставки подтверждают для конкретной модели.
Как выбрать пайку или подключение к плате?
Для кабеля рассматривают соответствующее кабельное оконцевание; для платы — прямые или угловые контакты. Монтаж и точную конфигурацию согласовывают по чертежу.
ИНЖЕНЕРНЫЙ ЗАПРОС
Подготовьте запрос на B Series
Укажите серию, число контактов, штекер или розетку, требования к кабелю, количество и применение. Фото и чертеж можно приложить к письму.
