PUSH-PULL ДЛЯ ГЕРМЕТИЧНЫХ СОЕДИНЕНИЙ
Герметичные Push-Pull разъемы серии K
Металлические Push-Pull соединители для наружного и промышленного оборудования с требованиями к герметизации. Защита зависит от выбранной пары, кабеля и правильной сборки.
Что важно знать о K Series
В серии K доступны кабельные и приборные формы. Для наружного оборудования недостаточно выбрать обозначение серии: необходимо согласовать кабельный ввод, монтаж в панели и состояние соединения при воздействии воды.
Герметизация по исполнению
Корпус, ответная часть, кабельный ввод и монтаж рассматриваются вместе.
Выбор монтажа
Прямые и угловые кабельные корпуса, приборные розетки и варианты для платы.

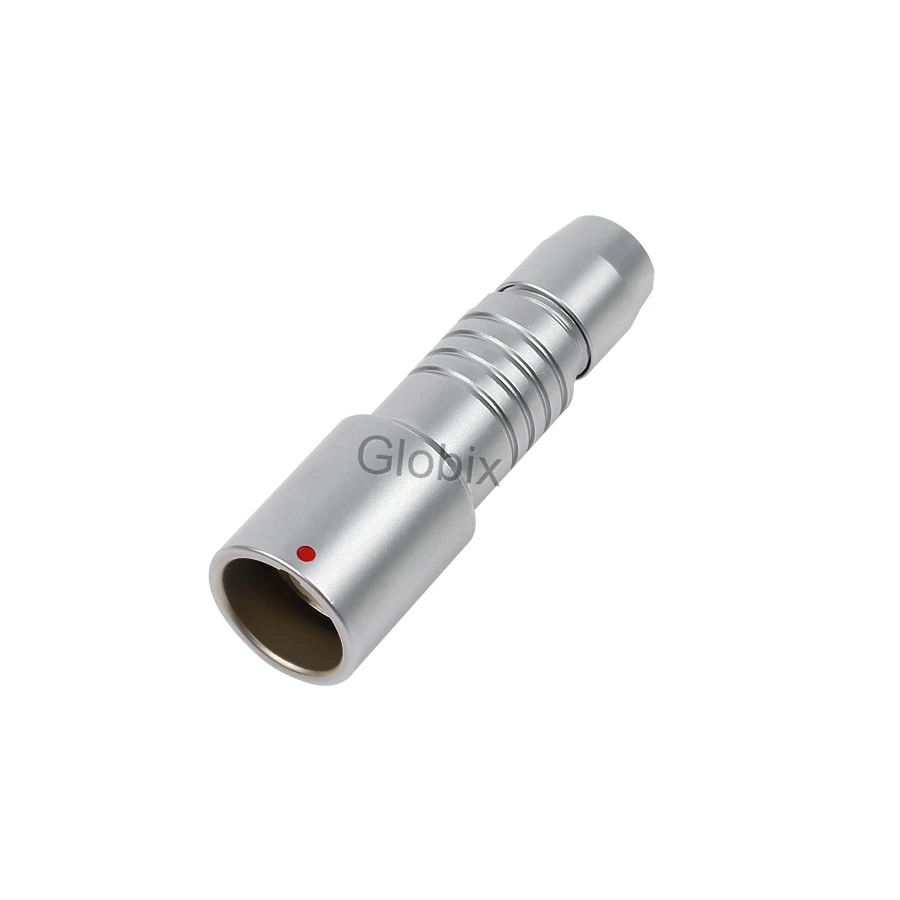

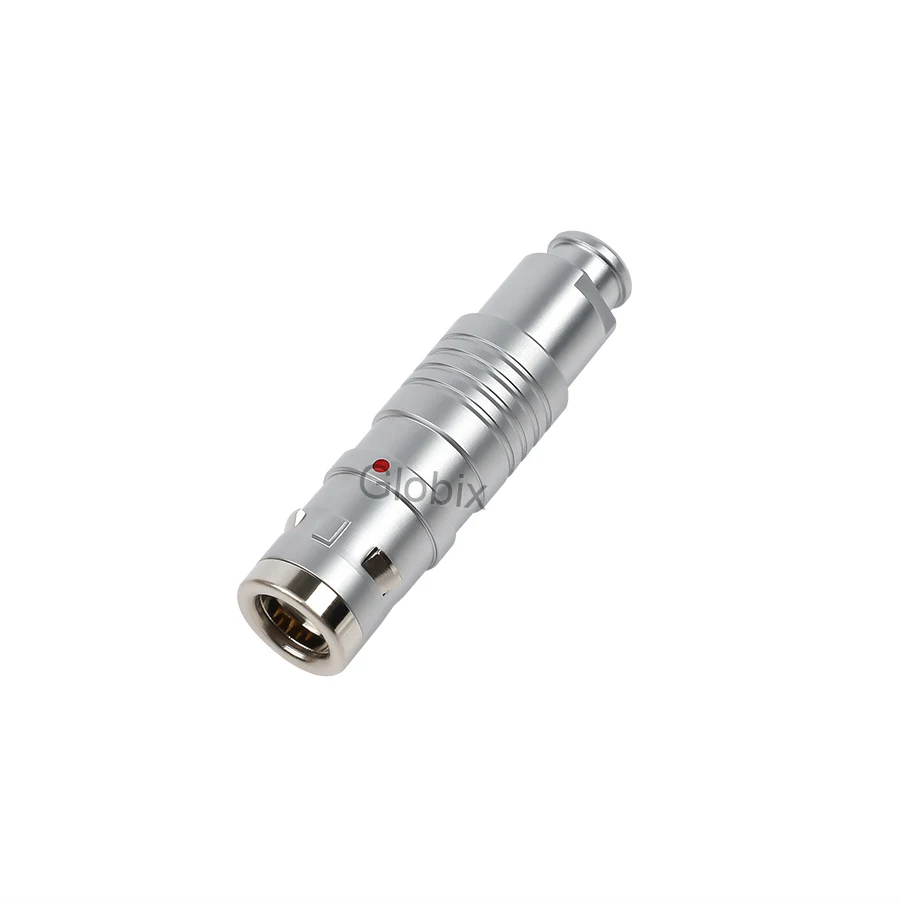

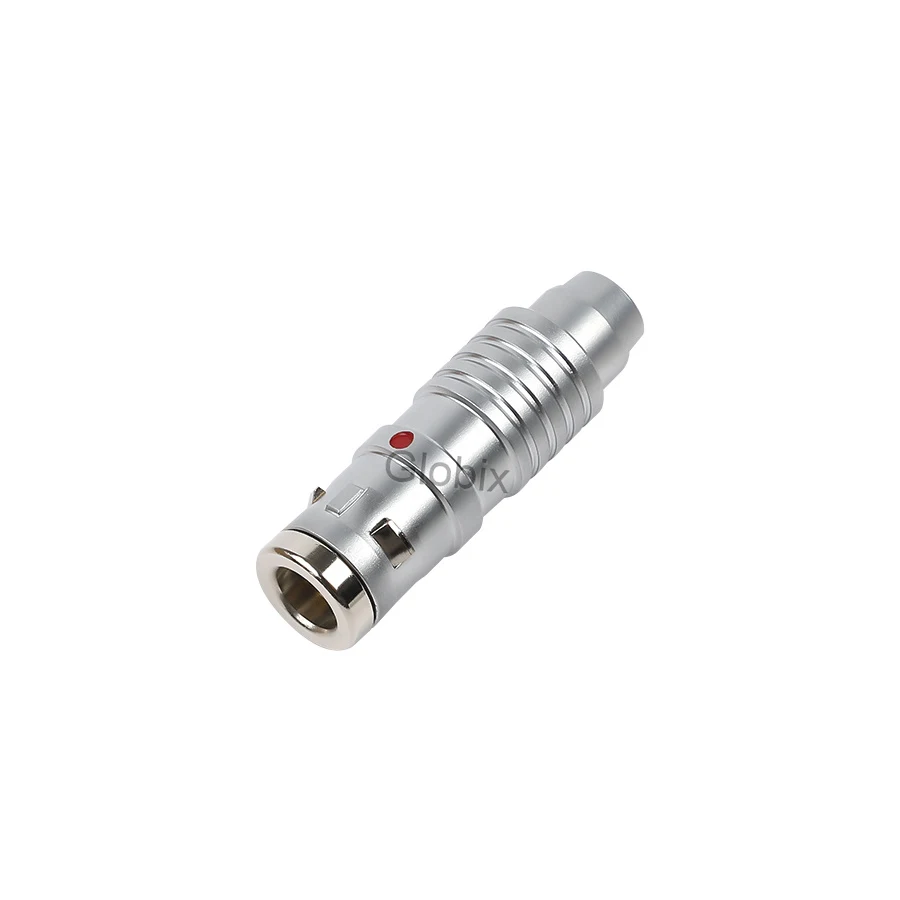

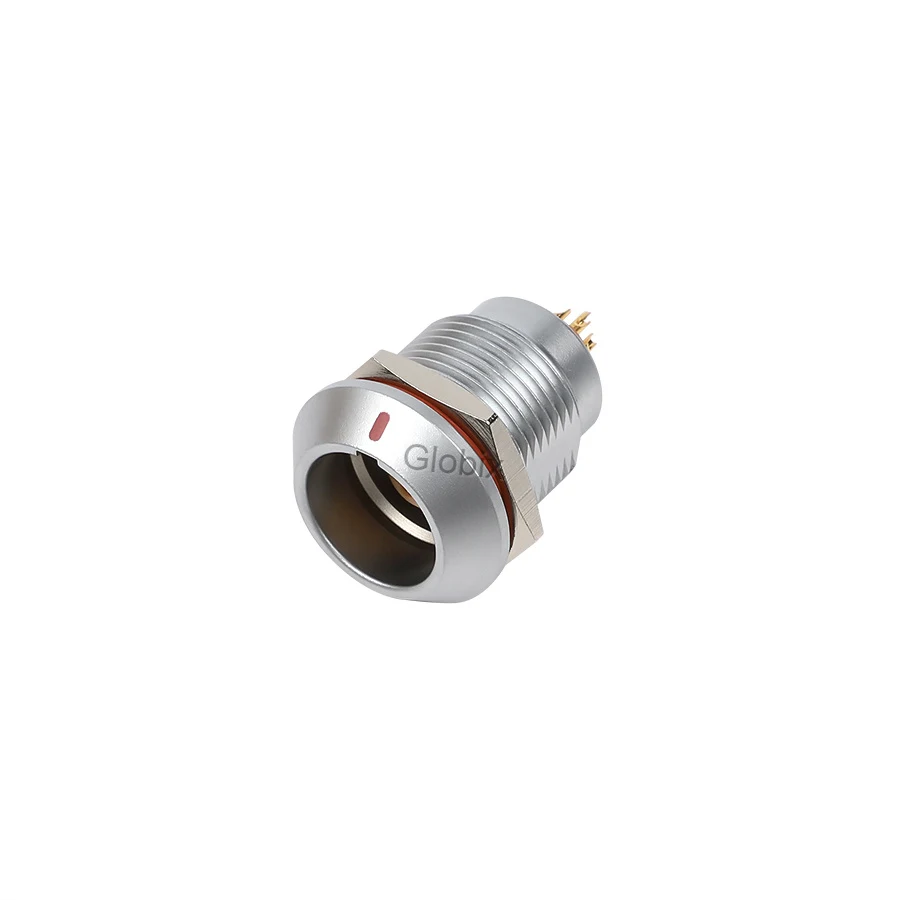

Примеры исполнений K Series
Изображения показывают подтвержденные примеры семейства. Это не полный перечень моделей и не готовые коды заказа.
Технические характеристики
| Фиксация | Самозащелкивающийся механизм Push-Pull. |
|---|---|
| Размеры корпуса | 0K, 1K, 2K, 3K, 4K; доступность зависит от формы корпуса. |
| Контакты | В семействе указано 2–40 контактов. Не каждое число доступно в каждом корпусе. |
| Степень защиты | Не менее IP66 при правильной сборке с подходящим кабелем; IP67 — для выбранных конфигураций. Подтвердите точную пару и условия монтажа. |
| Температура | −55…+200 °C с силиконовым заполнением; −55…+125 °C со смоляным заполнением; −55…+200 °C без клея/смолы с изолятором PPS. Диапазон проверяют для всей конфигурации, включая кабель. |
| Оконцевание | Пайка или прямые/угловые контакты для платы — по исполнению. |
| Корпус | Латунь с хромовым, черным хромовым, никелевым или золотым покрытием по конфигурации. |
| Изолятор | PPS, PEEK или PTFE по исполнению. |
| Позиционирование | Несколько ключей; ключ, вставка и контактная схема должны соответствовать ответной части. |
| Ресурс соединения | В серии указан ресурс более 5 000 циклов; условия и применимость подтверждают для модели. |
| Экранирование | Круговое экранирование; подключение кабельного экрана согласовывают при проектировании сборки. |
Конкретные характеристики зависят от конфигурации и условий применения. Для выпуска конструкции нужны точная модель, ответная часть и согласованная версия чертежа.
Данные GLOBIX на английском сайте ↗Герметичность определяется всей сборкой
В английской документации указаны IP66 и выбранные исполнения IP67 при правильной сборке с подходящим кабелем. Это не подтверждение IP68 для всей серии и не гарантия защиты разомкнутого интерфейса.
Конфигурация соединения
Корпус и монтаж
Определите прямой или угловой выход кабеля и способ установки приборной стороны.
Уплотнение кабеля
Передайте наружный диаметр и допуск кабеля, материал оболочки и условия воздействия воды.
Контакты и ключ
Выберите цепи и способ подключения, затем проверьте сопряжение пары.
Применение
Наружное оборудование
Интерфейсы, для которых требуется согласованная защита от влаги.
Промышленное оборудование
Соединения с учетом монтажа, кабельной трассы и рабочей среды.
ДЛЯ ИНЖЕНЕРА И ЗАКУПЩИКА
Перед выбором K Series
- Опишите воду, влажность и очистку, а также соединен ли разъем во время воздействия.
- Укажите кабель, способ монтажа и ответную часть до выбора степени защиты.
- Проверьте температурные ограничения всех элементов сборки, а не только корпуса.
Вопросы о K Series
Можно ли считать любой разъем K исполнением IP67?
Нет. Указаны IP66 и выбранные конфигурации IP67 с условиями правильной сборки. Для проекта требуется подтверждение конкретного разъема, ответной части и кабеля.
Сохраняется ли защита при отключенном кабеле?
Не переносите условия для собранной пары на разомкнутый интерфейс. Защиту в таком состоянии, включая подходящую крышку, нужно согласовать отдельно.
Что указать для наружной установки?
Опишите воздействие воды, температурные условия, монтаж, кабель и состояние соединения. Эти данные нужны для выбора герметизации, а не только корпуса.
ИНЖЕНЕРНЫЙ ЗАПРОС
Подготовьте запрос на K Series
Укажите серию, число контактов, штекер или розетку, требования к кабелю, количество и применение. Фото и чертеж можно приложить к письму.
