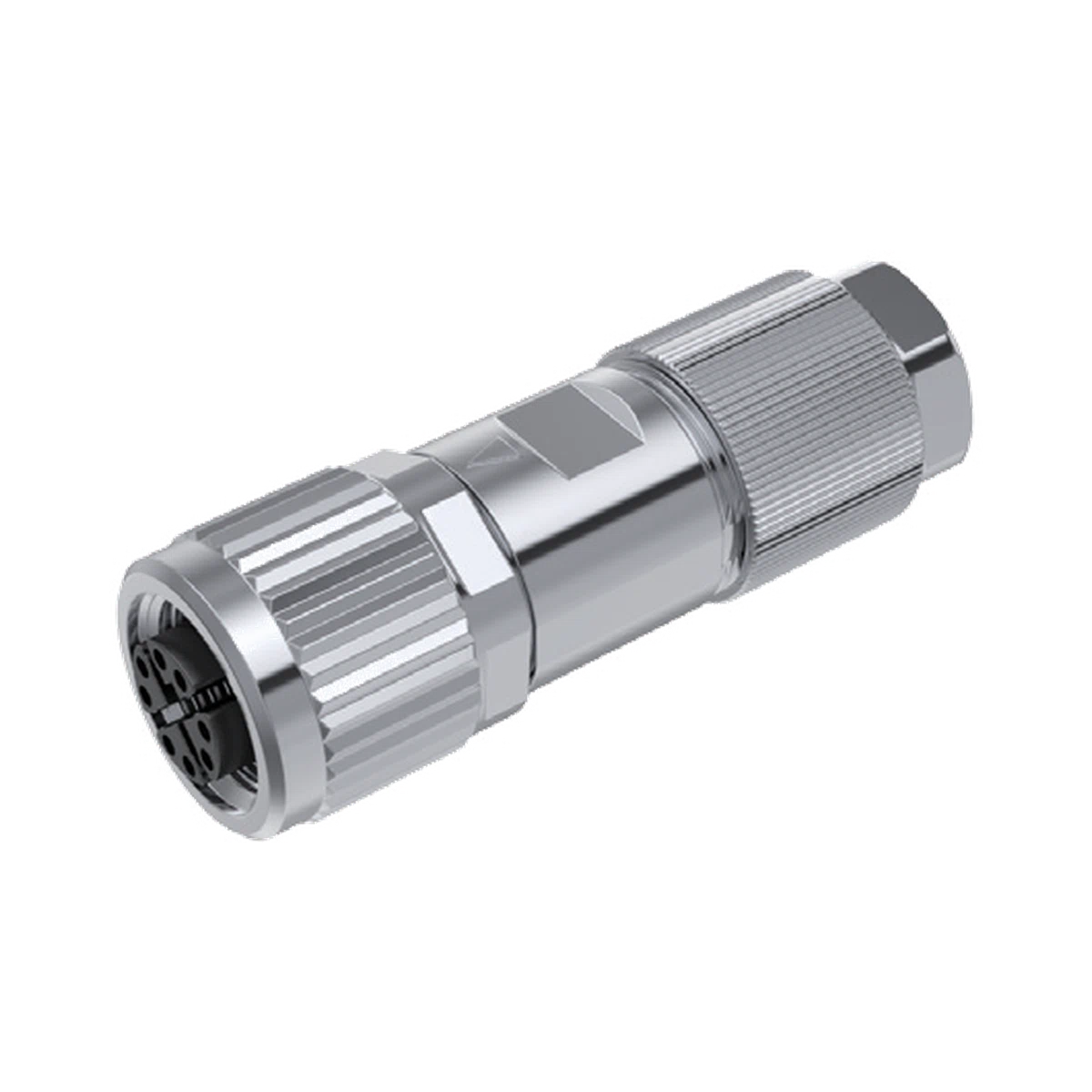

Прямой кабельный разъем
Металлическое исполнение с гнездовыми контактами, экранированием и обжимной заделкой.
GLOBIX / ПРОМЫШЛЕННЫЙ ИНТЕРФЕЙС
Разъемы M12
Резьбовое соединение для датчиков, автоматизации и интерфейсов оборудования. Выберите кабельный разъем или приборную розетку, затем согласуйте кодировку, контакты, монтаж и условия эксплуатации.
Кабельные и приборные исполнения M12
GLOBIX предлагает прямые и угловые кабельные разъемы, панельные розетки, выводы на плату и готовые кабельные узлы. Ниже — три документированные конфигурации. Изображения показывают конструкцию; кодировка, число контактов и полный заказной код по ним не определяются.

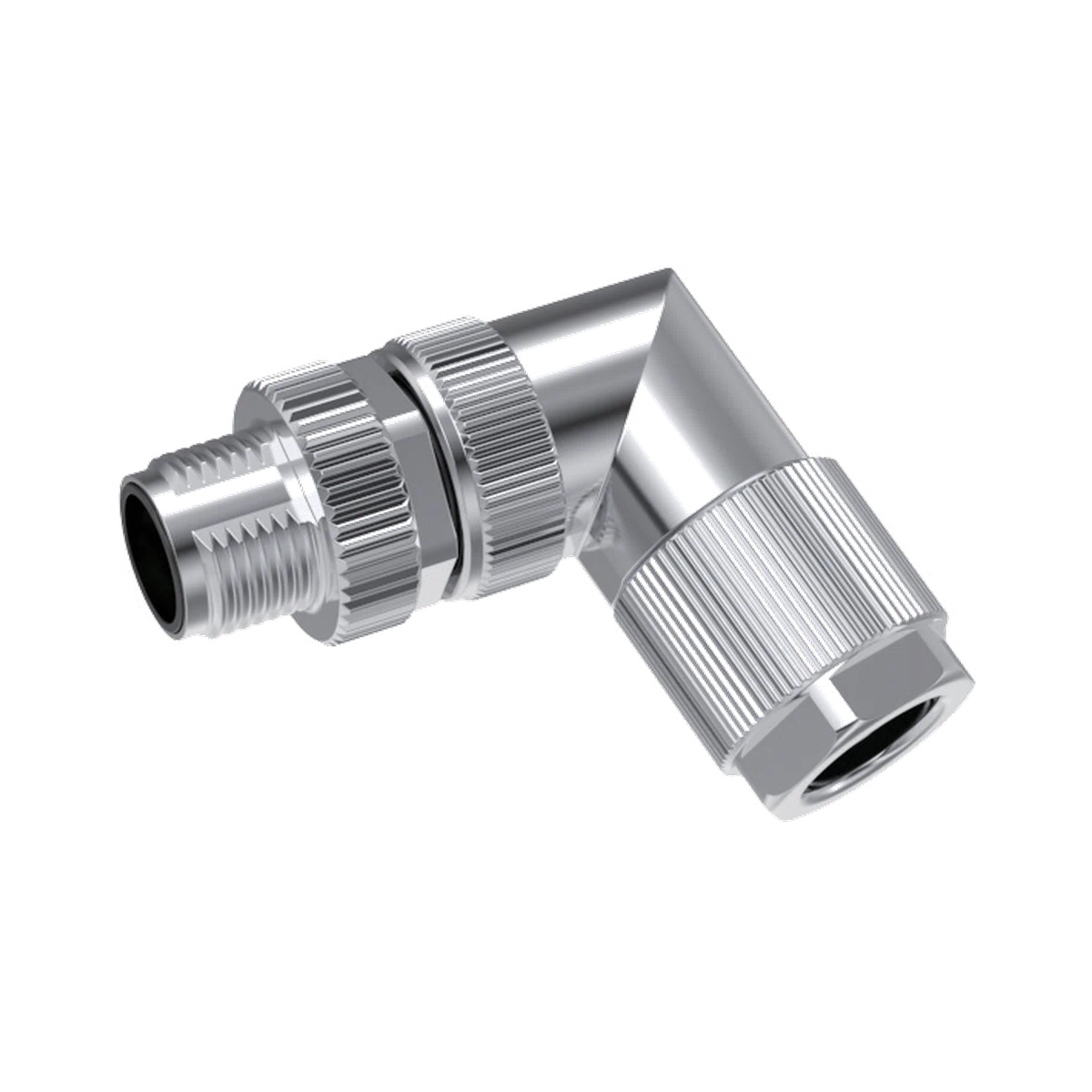

Угловой кабельный разъем
Металлическое исполнение со штыревыми контактами, экранированием и обжимной заделкой.

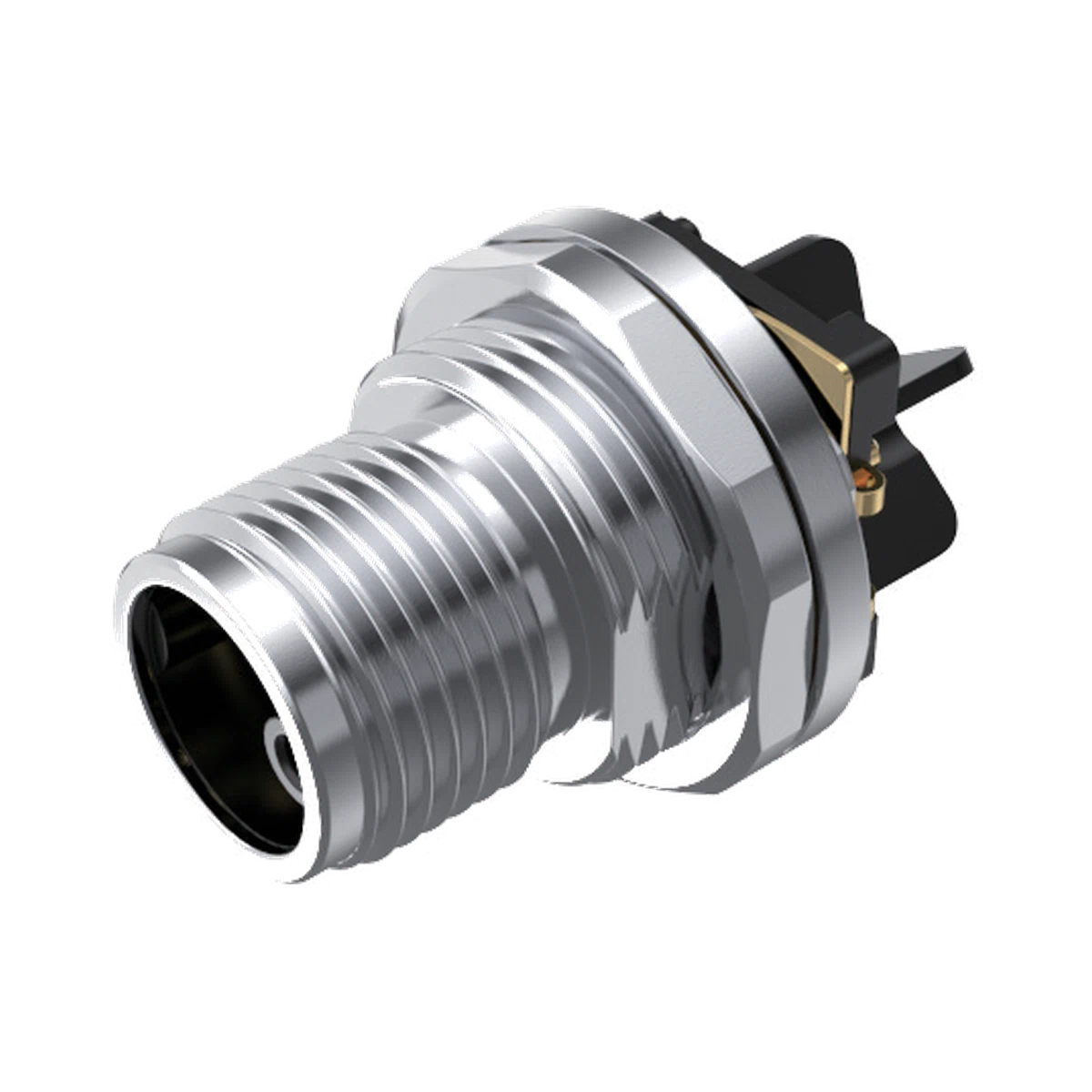

Панельный разъем с контактами для платы
Исполнение с передним креплением, штыревыми контактами и выводами для печатной платы.
Подтвержденные примеры кодировки и контактов
В источнике опубликованы следующие примеры GB24-M12. Таблица не связывает фотографии выше с этими заказными кодами и не означает наличие всех возможных комбинаций.
GB24-M12-T04A01
Кодировка A · Контакты: 4
GB24-M12-T04D10
Кодировка D · Контакты: 4
GB24-M12-LT05A01
Кодировка A · Контакты: 5
GB24-M12-LS08A01
Кодировка A · Контакты: 8
GB24-M12-R12A02
Кодировка A · Контакты: 12
GB24-M12-KT04A01
Кодировка A · Контакты: 4
GB24-M12-Z08X01
Кодировка X · Контакты: 8
Для B число контактов уточняется по актуальному чертежу из-за различий исходных материалов. В общем диапазоне страницы источника также указаны 2, 3 и 17 контактов. Варианты с защитным контактом PE и полный доступный перечень подтверждаются по схеме выбранной модели.
Технические сведения и границы применимости
- Интерфейс и фиксация
- M12, резьбовое соединениеРазмеры и посадка — по чертежу исполнения.
- Кодировка
- A, B, D, XПодтвержденные примеры сочетаний с контактами — в таблице моделей; произвольные сочетания не обещаются.
- Число контактов
- 2, 3, 4, 5, 8, 12, 17Диапазон вариантов страницы источника, не каждая кодировка; X подтвержден с 8 контактами. Варианты PE требуют конкретной схемы.
- Контактная сторона
- Штыревые / гнездовые контактыПо выбранному исполнению и ответной части.
- Роль и монтаж
- Кабельный разъем / приборная розетка; прямой / угловой; панель / платаПереднее или заднее панельное крепление — по модели.
- Заделка
- Пайка, обжим, винтовая, выводы на плату, формованная кабельная сборкаСпособ выбирается для конкретной конструкции и подтверждается ее чертежом.
- Экранирование
- Экранированные и неэкранированные исполненияНаличие экрана и его соединение подтверждаются для выбранного корпуса и кабеля.
Как задать M12 для подбора и расчета
Интерфейс оборудования
Укажите назначение, модель ответной части и кодировку A, B, D или X, если она известна. Не выбирайте кодировку только по отрасли применения.
Контакты и распайка
Согласуйте число контактов, штыревую или гнездовую сторону, нумерацию и назначение цепей.
Роль и монтаж
Различайте кабельный конец и приборную розетку. Проверьте прямой или угловой выход, панельное крепление, отверстие и место под заделку.
Электрические и внешние условия
Передайте требования по току, напряжению, экранированию, температуре и защите. Степень защиты зависит от конкретного исполнения, состояния соединения и условий монтажа.
Кабель и количество
Укажите наружный диаметр, сечение жил, длину, способ заделки и количество. Чертеж, фото или образец помогут подтвердить совместимость.
Передайте доступные сведения; неизвестные параметры можно отметить. Утвержденный чертеж выбранного исполнения нужен для окончательной проверки интерфейса и монтажа.
Подготовить инженерный запрос →M12 в составе кабельной сборки
Для соединения с кабелем важны допустимый диаметр заделки, сечение жил, распайка и путь экрана. Если нужны заданная длина, формовка защитного выхода, маркировка или другой разъем на противоположном конце, перейдите к требованиям всей сборки.
Кабельные сборки по техническому заданию →Применение выбранного интерфейса
Датчики и исполнительные устройства
Сопоставьте ответную часть, контактную схему и монтажное пространство устройства.
Автоматизация и управление
Определите сигнальные и питающие цепи, условия установки и кабельную трассу.
Промышленные сетевые соединения
Протокол и характеристики передачи требуют проверки выбранной кодировки и всего канала, включая кабель и заделку. Интерфейс M12 сам по себе не задает скорость.
Вопросы о выборе M12
Достаточно ли обозначения M12 для подбора ответной части?
Нет. Нужно сопоставить кодировку, число и сторону контактов, их расположение, распайку и механическое исполнение. Обозначение M12 само по себе не подтверждает совместимость.
Какие сочетания кодировки и контактов подтверждены в примерах GLOBIX?
В подтвержденных примерах есть A с 4, 5, 8 и 12 контактами, D с 4 и X с 8. Для B кодировка подтверждена, но число контактов требует актуального чертежа: в исходных материалах есть различие. Перечень не означает все возможные комбинации.
Как проверить защиту выбранного M12 для установки на оборудовании?
Для нужного исполнения подтвердите степень защиты полностью состыкованной пары, заднюю заделку кабеля и уплотнение панели. На странице источника указаны варианты IP67 при правильной сборке; это не обещание для каждой показанной конструкции.
Можно ли заказать кабельный узел с выбранным M12?
Да, GLOBIX рассматривает M12 в составе кабельной сборки. Длина, контактная схема, экранирование, защитная формовка и противоположный конец согласуются по проекту. Общие требования к сборке можно подготовить в разделе кабельных сборок.
Какие данные нужны для расчета конкретного M12 исполнения?
Передайте модель или фото ответной части, кодировку и число контактов, контактную сторону, монтаж, схему соединений, требуемые электрические и внешние условия, кабельные данные и количество. Неизвестные поля можно отметить для подбора.
