Кабельное соединение
Прямой или угловой кабельный разъем с самозащелкивающейся Push-Pull фиксацией. Корпус, заделка и выход кабеля подбираются к ответной части и трассе.
GLOBIX / ВЫБОР СИГНАЛЬНОГО ИНТЕРФЕЙСА
Коаксиальные разъемы
Выделенный коаксиальный тракт или сочетание с низковольтными контактами в одном соединении. Согласуйте интерфейс, кабель, монтаж и требования к передаче для конкретной конфигурации.
Начните с функций интерфейса
Разъемы для коаксиального кабеля выбирают по ответной части, конструкции заделки и требованиям к сигнальному пути. Для дополнительных электрических цепей можно рассмотреть подтвержденную смешанную конфигурацию. Круглая форма корпуса и наличие экрана сами по себе не определяют коаксиальную или RF-функцию.
Специализированное коаксиальное и RF-направление
GLOBIX предлагает выделенный коаксиальный RF-путь с металлическим экранированным корпусом и Push-Pull фиксацией. ВЧ разъемы в этом разделе относятся к данному специализированному направлению; это не универсальный каталог всех RF-интерфейсов.
Панельное соединение
Приборная розетка для переднего или заднего монтажа. Отверстие, толщина панели и пространство за корпусом определяются чертежом.
Подключение к плате
Прямые или угловые выводы для печатной платы рассматриваются по выбранной конструкции. Расположение контактов и монтаж проверяются отдельно.
Электрические контакты и коаксиальный путь в одном интерфейсе
Ниже показаны подтвержденные сочетания низковольтных контактов с одним коаксиальным контактом. Они помогают объединить разные цепи оборудования. Для ответной части, подключения и монтажа требуется актуальный чертеж выбранного исполнения.

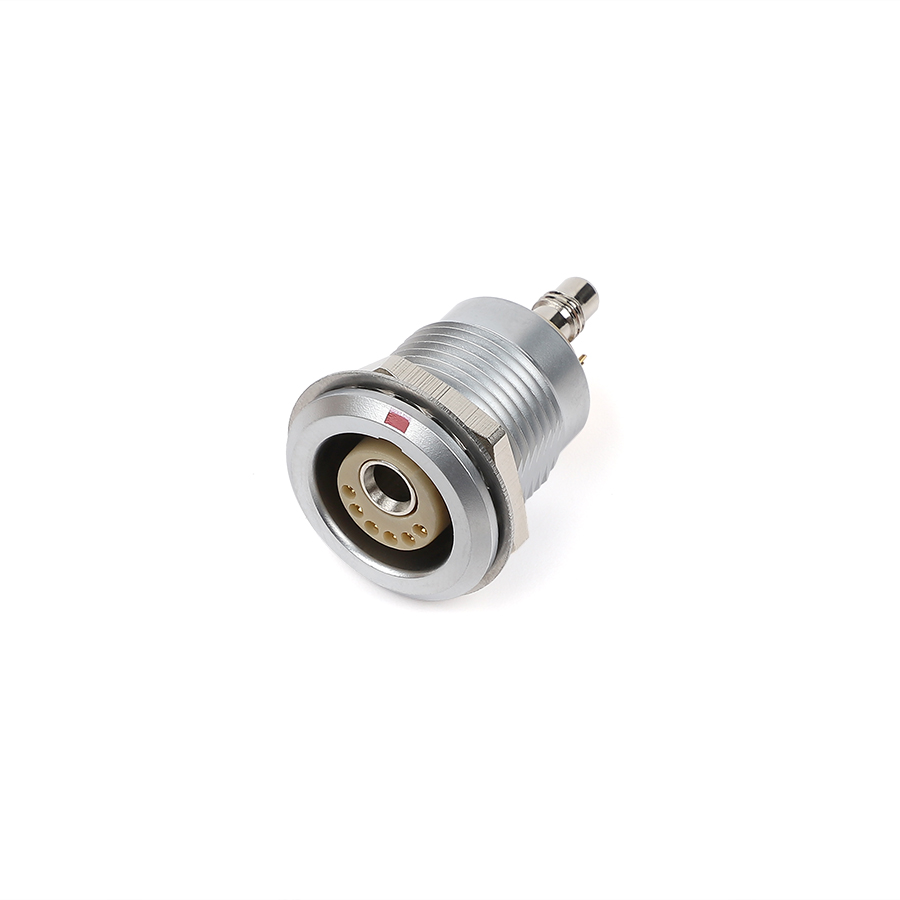

Конфигурация 6+1
Шесть низковольтных электрических контактов и один центральный коаксиальный контакт. Панельное исполнение.

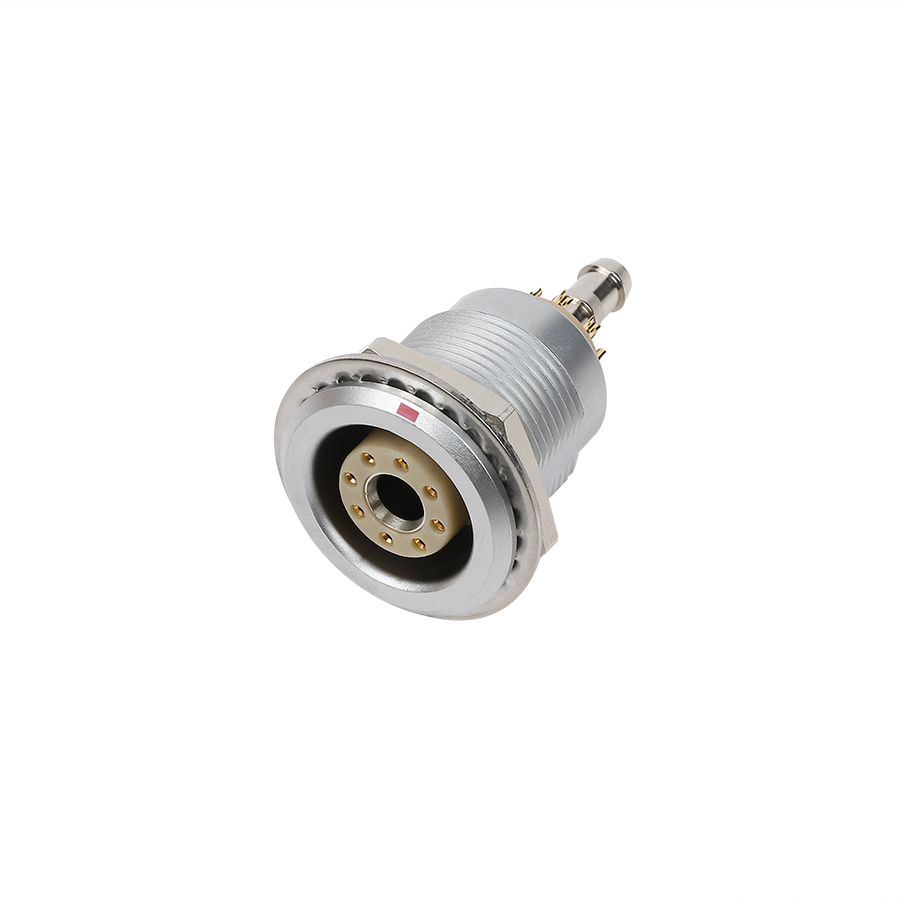

Конфигурация 8+1
Восемь низковольтных электрических контактов и один центральный коаксиальный контакт. Панельное исполнение.

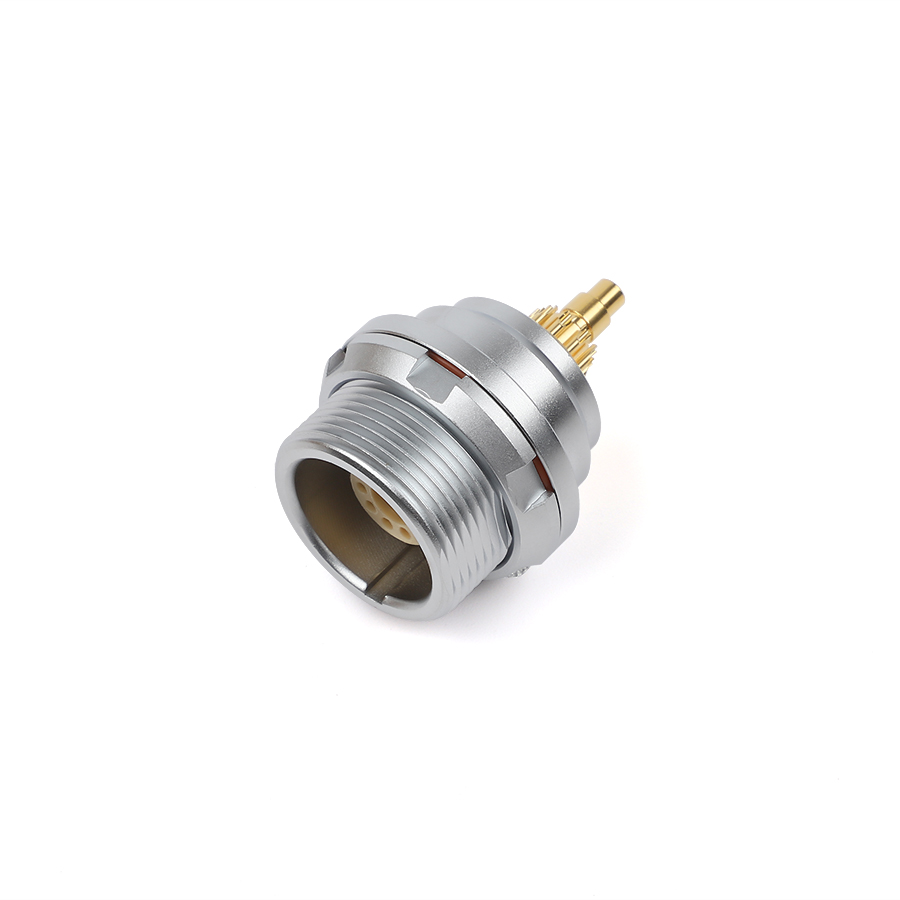

Конфигурация 10+1
Десять низковольтных электрических контактов и один коаксиальный контакт. Показано исполнение с резьбовым креплением к панели.
Эти составы контактов не означают одинаковые RF-показатели. Другие смешанные интерфейсы оцениваются отдельно; свойства выбранной конфигурации нельзя переносить на все комбинированные соединения.
Сравнение по функциям и конструкции
| Семейство | Интерфейс | Коаксиальный элемент | Дополнительные контакты | Конструкция | Направление выбора |
|---|---|---|---|---|---|
| Отдельный коаксиальный тракт | Специализированное коаксиальное / RF соединение | Выделенный коаксиальный путь | — | Push-Pull; кабель, панель или плата по исполнению | Выбор ответного интерфейса и кабеля для заданного тракта |
| Смешанная конфигурация 6+1 | Электрические + коаксиальные контакты | Один коаксиальный контакт | 6 низковольтных контактов | Показанное панельное исполнение; ответная кабельная часть по модели | Интеграция разных цепей в одном согласованном интерфейсе |
| Смешанная конфигурация 8+1 | Электрические + коаксиальные контакты | Один коаксиальный контакт | 8 низковольтных контактов | Показанное панельное исполнение; ответная кабельная часть по модели | Интеграция разных цепей в одном согласованном интерфейсе |
| Смешанная конфигурация 10+1 | Электрические + коаксиальные контакты | Один коаксиальный контакт | 10 низковольтных контактов | Показанное панельное исполнение; ответная кабельная часть по модели | Интеграция разных цепей в одном согласованном интерфейсе |
Когда нужен отдельный тракт, а когда — комбинированный
Отдельный коаксиальный интерфейс
Определите ответный разъем, кабель, требуемый импеданс и рабочую частоту. Выберите конструкцию под монтажное пространство и доступ к фиксации.
Дополнительные электрические цепи
Если те же соединения должны нести отдельные низковольтные сигналы, начните со схемы контактов. Проверьте состав, расположение, функции цепей и заделку вместе с коаксиальным элементом.
От интерфейса к кабельной сборке
Для готового узла согласуйте кабель и оба конца. Длина, распайка, экран, противоположный разъем и защита выхода относятся к проекту всей сборки; их удобно подготовить в отдельном разделе.
Требования к кабельной сборке →Применение по подтвержденному направлению
Измерительные и RF-тестовые приборы
Сопоставьте интерфейс прибора, сигнал, кабель и условия обслуживания; RF-показатели подтвердите для полного тракта.
Коммуникационные устройства
Для специализированного коаксиального подключения задайте рабочие требования и ответную часть. Общая отрасль не определяет совместимость.
Интегрированные приборные интерфейсы
Для смешанных соединений определите низковольтные цепи и коаксиальный путь в общей контактной схеме оборудования.
Данные для подбора и расчета
Назначение и схема интерфейса
Определите, нужен ли отдельный коаксиальный тракт или сочетание с дополнительными электрическими контактами.
Контактная конфигурация и ответная часть
Укажите схему цепей, известную модель или фото ответного разъема. Для смешанного соединения согласуйте функции каждого контакта.
Конструкция и кабель
Выберите кабельную или приборную сторону, монтаж и выход кабеля. Передайте тип и наружный диаметр кабеля, место для заделки и экрана.
Электрические, RF и внешние требования
Укажите требуемые ток, напряжение, номинальный импеданс, рабочую частоту и необходимые показатели передачи. Температуру и защиту согласуйте для выбранной конфигурации.
Количество и документы
Добавьте количество, чертеж или спецификацию. Недостающие параметры можно отметить для инженерного уточнения.
Для RF-проекта передайте целевые характеристики. Неизвестные сведения можно отметить для уточнения; окончательный выбор фиксируется по техническим данным и чертежу.
Подготовить инженерный запрос →Связанные направления выбора
Вопросы о коаксиальном и смешанном соединении
Когда выбрать отдельный коаксиальный разъем, а когда смешанную конфигурацию?
Отдельное соединение рассматривают для выделенного коаксиального пути. Смешанная конфигурация нужна, когда в том же интерфейсе должны проходить дополнительные электрические цепи. Решение зависит от схемы оборудования, ответной части и кабеля.
Что означают обозначения 6+1, 8+1 и 10+1 на этой странице?
Это показанные сочетания шести, восьми или десяти низковольтных электрических контактов с одним коаксиальным контактом. Обозначение описывает состав контактов, но не задает частоту, импеданс или номинальные параметры передачи.
Какие данные нужны для проверки RF-соединения?
Передайте ответный интерфейс, требуемый импеданс, рабочую частоту, тип кабеля и показатели передачи, которые нужно подтвердить. Частотный диапазон, потери и другие RF-параметры проверяются для конкретного исполнения и полного сигнального тракта.
Подтверждает ли экран корпуса RF-характеристики разъема?
Нет. Экран и его соединение важны для конструкции, но не заменяют подтверждение импеданса, рабочего диапазона и характеристик передачи. Экранированный смешанный интерфейс нельзя автоматически считать специализированным RF-разъемом.
Можно ли согласовать кабель с коаксиальным или смешанным интерфейсом?
Да. Укажите оба конца, контактную схему, кабель и требования к экрану. Длину, противоположный разъем, маркировку и защиту выхода согласуйте в разделе кабельных сборок; окончательная конструкция определяется проектом.
ИНЖЕНЕРНЫЙ ЗАПРОС
Согласуем интерфейс и требования к передаче
Передайте назначение, ответную часть, контактную схему, кабельные и электрические требования. Для RF укажите целевые показатели.
