Приборы и измерительные системы
Подбор по сигнальным цепям, монтажу и требованиям к экранированию.
GLOBIX / ВЫБОР СОЕДИНЕНИЯ
Push-Pull разъемы
Самозащелкивающиеся соединители для приборных и кабельных интерфейсов. Сравните металлические, пластиковые и герметичные семейства GLOBIX, прежде чем выбирать модель.
Как работает соединение Push-Pull
Разъем подключают осевым движением; самозащелкивающийся механизм удерживает соединение. Для отсоединения используют предусмотренный механизм разблокировки. Конкретный корпус, способ управления и ответную часть проверяют по выбранной серии.
Семейства GLOBIX с Push-Pull
Начните с материала корпуса, условий среды и назначения цепей. Название семейства не подтверждает любую комбинацию контактов и монтажа.
B Series
Металлические самозащелкивающиеся соединители.
Подробнее о серии →
K Series
Семейство Push-Pull с герметичными исполнениями.
Подробнее о серии →
P Series
Пластиковые корпуса для приборных соединений.
Подробнее о серии →
F Series
Металлические интерфейсы; исполнение выбирают по рабочей среде.
Найти в каталоге →
S Series
Круглые соединители, включая коаксиальные конфигурации.
Найти в каталоге →
E Series
Компактные металлические соединители для сигнальных интерфейсов.
Найти в каталоге →
C Series
Компактные соединители для плотного размещения сигнальных цепей.
Найти в каталоге →
2C Series
Компактные многосигнальные соединения для ограниченного пространства.
Найти в каталоге →

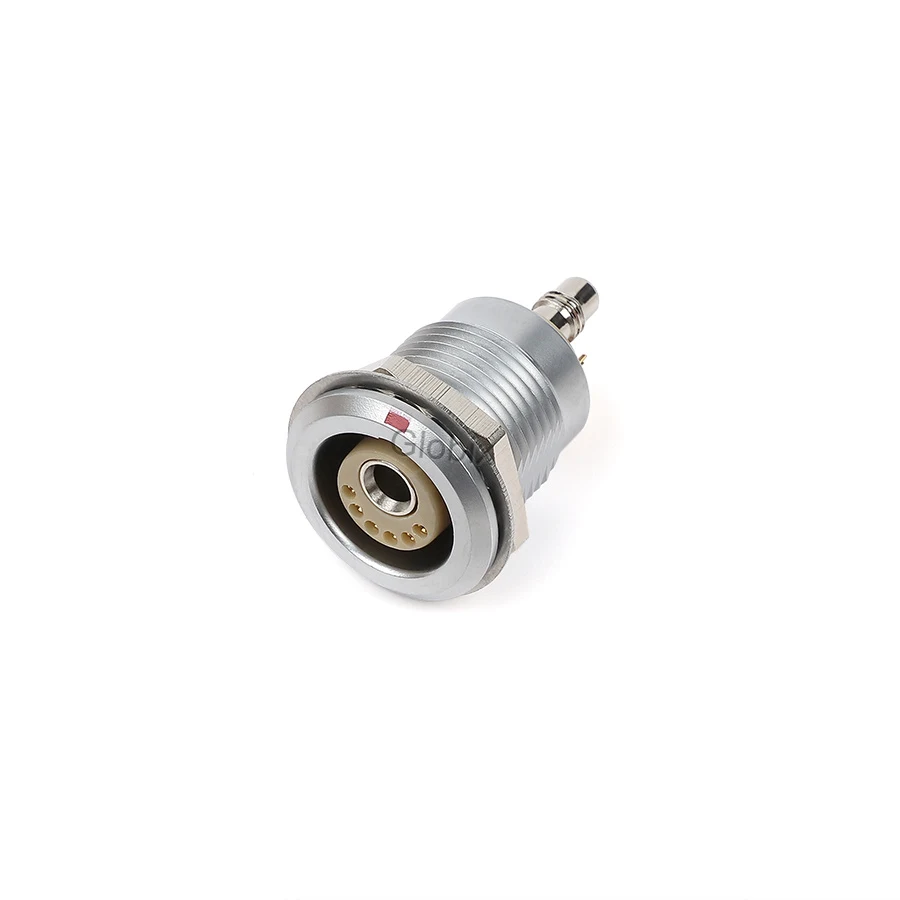

Hybrid
Комбинированные контактные схемы, включая сигнальные и коаксиальные цепи.
Найти в каталоге →Сравнение металлического, герметичного и пластикового исполнения
B, K и P показывают три разных направления выбора. Таблица не заменяет спецификацию модели. Неуказанные значения не предполагаются.
| Семейство | Корпус | Фиксация | Защита от среды | Применение |
|---|---|---|---|---|
| B Series | Металл: латунь по исполнению. | Push-Pull. | IP50 в соединенном состоянии; GB-TEG — IP54. | Приборы, тестирование и измерения, медицинские интерфейсы. |
| K Series | Металл: латунь по исполнению. | Push-Pull. | IP66 при правильной сборке; IP67 — для выбранных конфигураций. | Наружное и промышленное оборудование с требованиями к герметизации. |
| P Series | Легкий изолирующий пластиковый корпус. | Push-Pull. | — | Медицинские, лабораторные и переносные приборы. |
Push-Pull и герметичность — разные требования
Самозащелкивание описывает способ фиксации. Для влажной среды отдельно выбирают защищенное исполнение, уплотнение кабеля и монтаж; принадлежность к Push-Pull сама по себе не задает степень IP.
Как выбрать семейство Push-Pull
- 01
Среда и защита
Опишите влагу, очистку и состояние соединения. Требуемую степень IP согласуйте для всей пары.
- 02
Корпус и пространство
Выберите металлический или пластиковый корпус, приборную сторону и кабельный выход.
- 03
Контакты и сигнал
Передайте число цепей, их назначение, ток и напряжение; сравните подтвержденные конфигурации.
- 04
Кабель и оконцевание
Укажите наружный диаметр, проводники, экран, длину и подключение к кабелю или плате.
- 05
Использование и обслуживание
Укажите применение, частоту соединений и доступ к механизму разблокировки.
Направления применения
Медицинское и лабораторное оборудование
Интерфейс, материал корпуса и условия очистки требуют согласования.
Промышленное оборудование
Сопоставьте среду, способ установки и требования к кабельному соединению.
Вопросы о выборе соединения
Что означает Push-Pull при выборе разъема?
Это способ соединения с самозащелкиванием при осевом подключении. Для отсоединения используют предусмотренный механизм разблокировки. Точное исполнение проверяют по документации серии.
Как сравнить разные семейства Push-Pull?
Сначала определите среду, материал корпуса, назначение контактов и монтаж. Затем сравните B, K, P и другие семейства по подтвержденным характеристикам выбранного исполнения.
Означает ли фиксация Push-Pull защиту от воды?
Нет. Фиксация и защита от среды — отдельные свойства. Для влажной среды проверяют конкретную пару, кабельный ввод, уплотнения и монтаж.
Когда сравнивать Push-Pull с резьбовым соединением?
Учитывайте доступ для подключения и обслуживания, способ фиксации и требования оборудования. В герметичных решениях можно сравнить Push-Pull семейства K с резьбовыми SP или M12, затем проверить конкретные интерфейсы.
Смежные направления выбора
ИНЖЕНЕРНЫЙ ЗАПРОС
Определим подходящее семейство Push-Pull
Укажите применение, среду, число и назначение контактов, монтаж, кабель и количество. Если ответная часть известна, приложите ее обозначение, фото или чертеж к письму.
